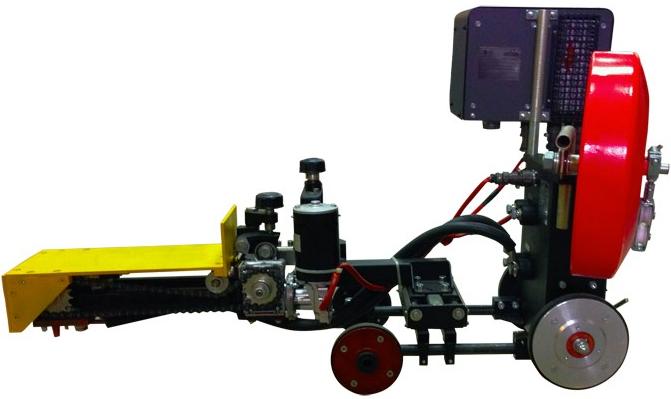

Сварочный трактор МО-19

Особенности

• Автомат дуговой сварки МО-19 предназначен для автоматической сварки под флюсом на постоянном токе.
• Автомат предназначен для сварки стыковых швов технологических проемах конструкций.
• Автомат может использоваться для сварки других стыковых швов.

Автомат предназначен для работы в открытых помещениях или в закрытых помещениях с принудительной вентиляцией на высоте не более 1000 м над уровнем моря в районах умеренного климата при температуре окружающего воздуха от -10º С до плюс 40º С с относительной влажностью не более 80% при температуре плюс 20º С.

Габаритные размеры технологического проема

• минимальная высота – 135 мм;
• минимальная ширина – 145 мм;
• максимальная глубина (от оси наконечника проволоки) – 240 мм.

Габаритные размеры сварочного трактора

Устройство и принцип работы

Моторизованная тележка

• Колеса тележки имеют проточку для обеспечения перемещения по рельсовым направляющим.
• На задней стенке тележки находится ручка отключения привода тележки для возможности свободного перемещения тележки вручную.
• К боковым стенкам тележки присоединены при помощи кронштейнов блок управления и кассета для проволоки, а так же измерительный шунт.
• К передней части тележки присоединен крестообразный суппорт для установки положения электродной проволоки относительно шва и регулировки вылета электродной проволоки. К крестообразному суппорту присоединена сварочная головка.
• Регулировка хода суппорта по осям – 100 мм.

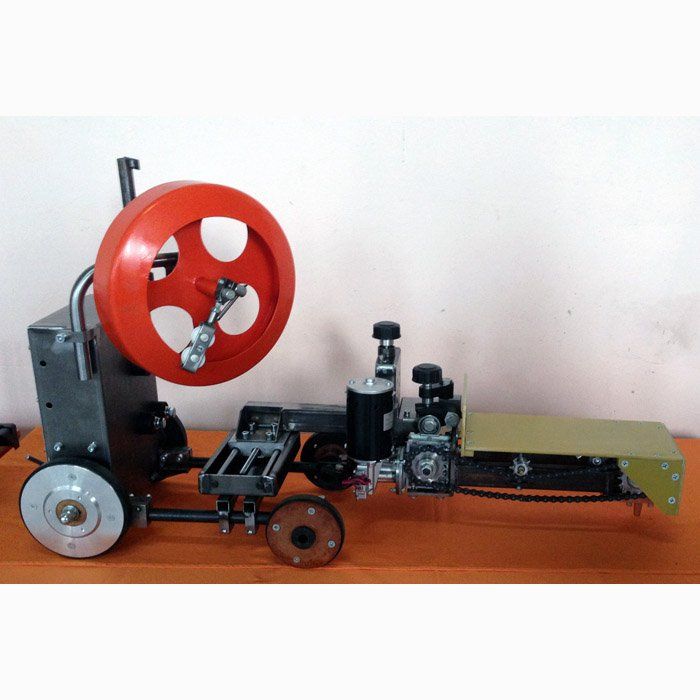

Вид тележки автомата

Сварочная головка

• Сварочная головка обеспечивает подачу и загиб сварочной проволоки в зону сварки.
• Сварочная головка имеет два подающих ролика, работающих синхронно благодаря цепной передаче.
• Проволока подается при помощи подающего ролика 1, проходит через канал в устройство загиба, где прижимается к подающему ролику 2 прижимным роликом 2. Ролик загиба загибает проволоку, а правильным роликом проволока выпрямляется и проходит через наконечник в зону сварки.
• Заправка проволоки производится вручную.

Вид сварочной головки
