Трамбовка пневматическая для бокового уплотнения футеровки 5-ти головочная BLG-005

Особенности

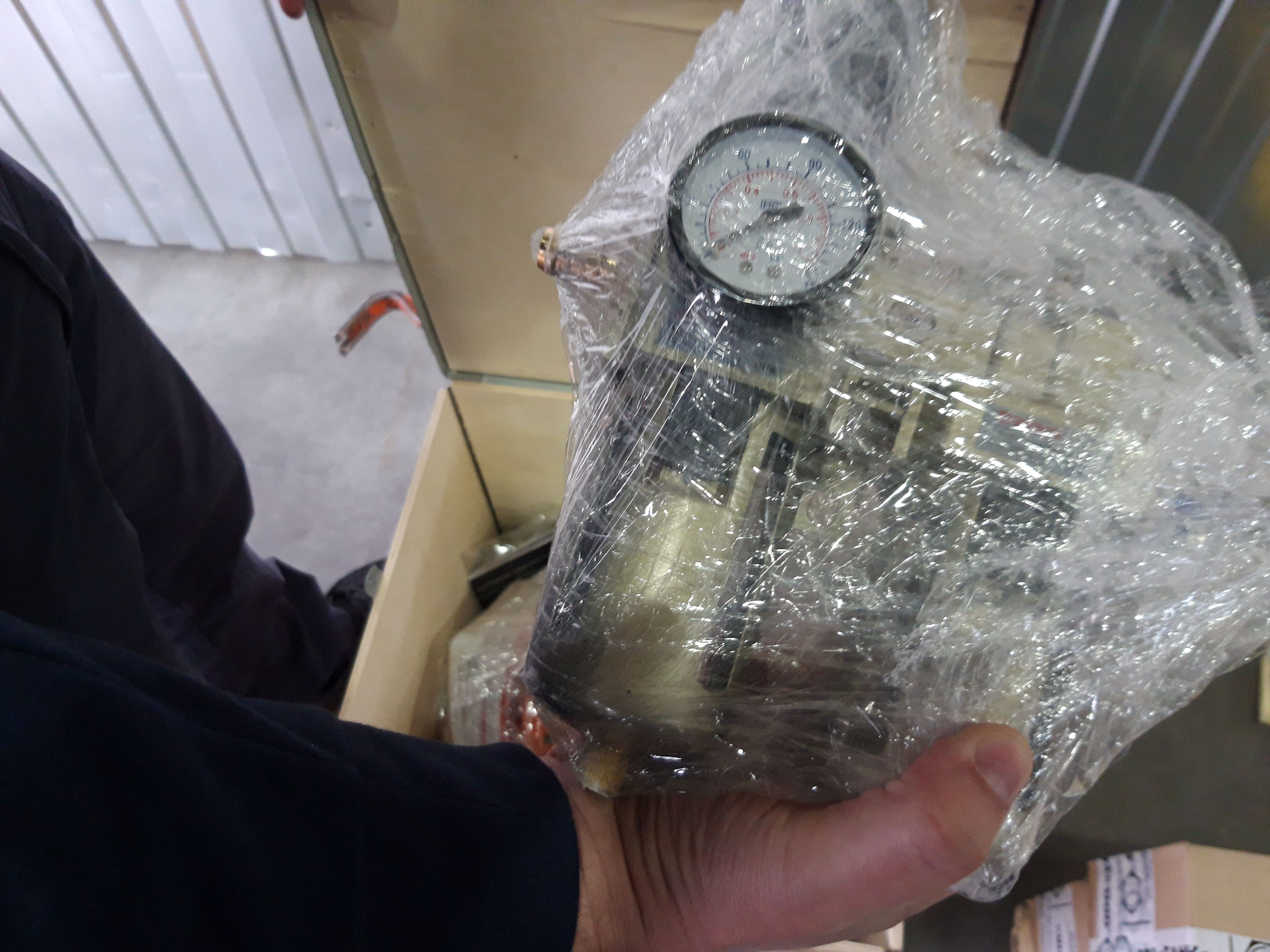

Конструкция данного устройства предусматривает наличие 5 рукавов, каждый из которых оборудован отдельным регулируемым вибромодулем, при работе данного устройства используется так называемый "эффект биения". В устройство подаётся сжатый предварительно очищенный воздух с помощью регулятора давления совмещенного с модулем воздухоподготовки. Подключать устройство следует к источнику с давлением не менее 6 бар.

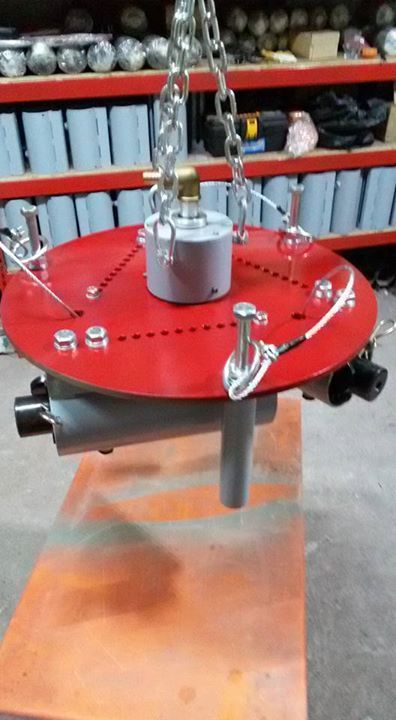

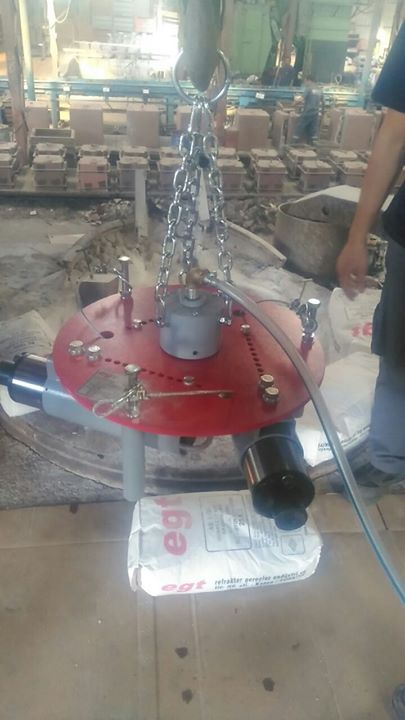

Данное оборудование подвешивается за петли на крюке крана и затем опускается внутрь шаблона (на нижний его уровень), предварительно установленного в тигель индукционной печи, затем включается подача сжатого воздуха и устройство генерирует и обеспечивает ударную силу от которой работают три вибрационных модуля, которые в свою очередь производят автоматический процесс вибрационной трамбовки на основании биения рабочих головок об стенки шаблона, чем и обеспечивается уплотнение сухих масс. Сжатый воздух поступает через впускную систему виброблока и модуль подключения сжатого воздуха посредством подключения шланга подачи воздуха к нагнетателю давления.

Предварительно очищенный на блоке воздухоподготовки сжатый воздух подается через пневматические шланги и распределяется на вибрационные модули следующим образом: для синхронизации сжатый воздух попадает в виброблок, внутри которого сжатый воздух при давлении 6 бар давит на поршень внутри цилиндрического кожуха, в результате чего поршень опускается на подпружиненную пластину, которая открывает доступ сжатому воздуху к вибромодулям через три пневматических шланга.

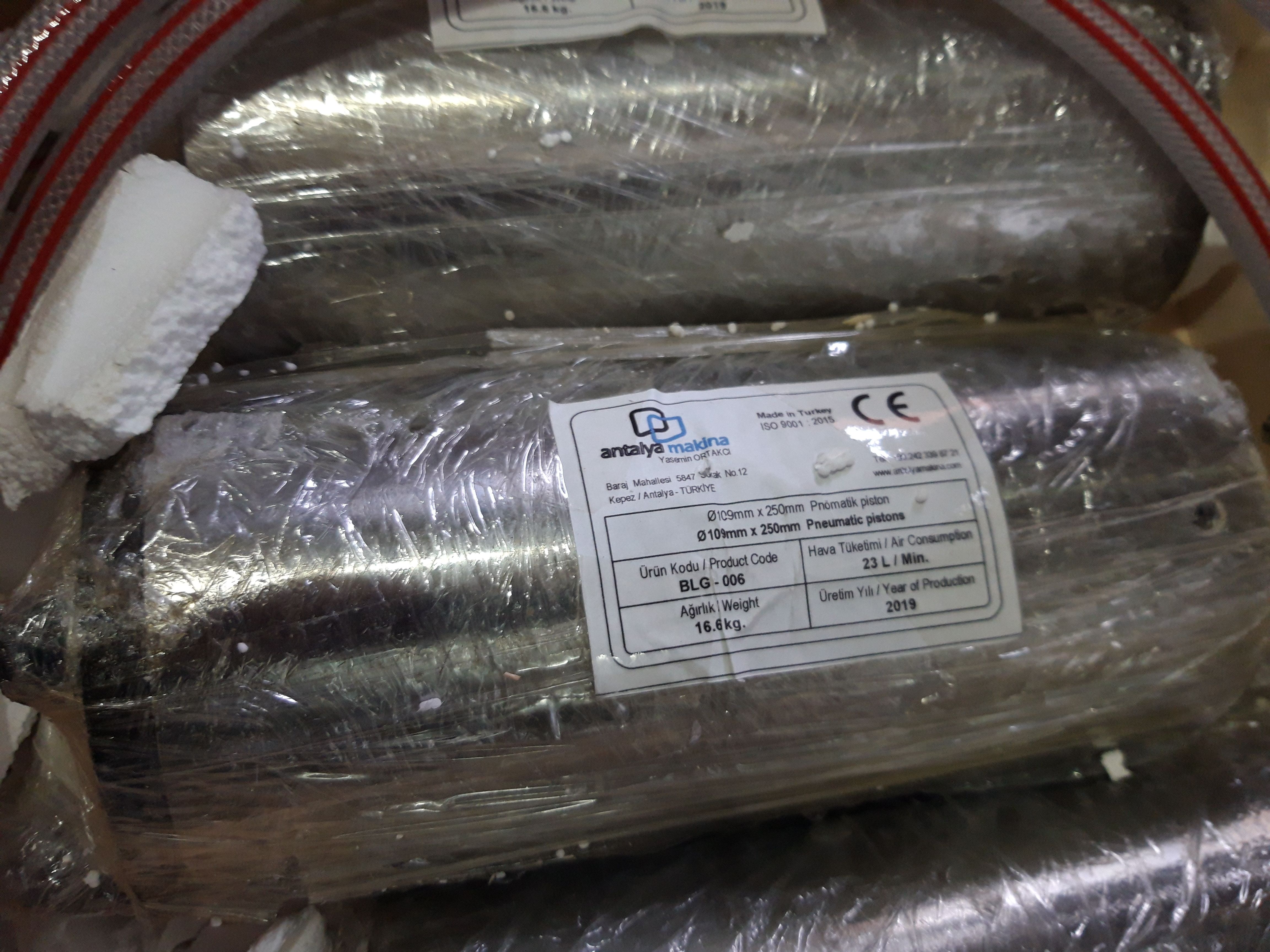

При опускании поршня клапан, расположенный во впускной системе, закрывается и прекращает подачу сжатого воздуха. После выхода сжатого воздуха из цилиндрического кожуха подпружиненная пластина возвращает поршень в исходное положение, который при этом открывает впускной клапан. По трем шлангам сжатый воздух попадает в вибромодули, где также в цилиндре находится поршень. Сжатый воздух при давлении 6 бар давит на поршень внутри цилиндра, в результате чего поршень бьет по подпружиненной рабочей головке вибромодуля, которая бьет по стенке шаблона, выпуская при этом сжатый воздух из цилиндра вибромодуля.

Многократное повторение данного процесса обеспечивает константное вращение автоматического вибрационного устройства внутри тигля, а также трамбовку сухих масс в тигле индукционной печи. Уплотнение происходит сверху вниз. Как только устройство достигло соответствующей верхней отметки, то можно считать, что футеровочная масса достаточно уплотнена.

Преимущества

• Огнеупорная смесь однородно утрамбовывается вокруг шаблона с одинаковой плотностью;
• Благодаря этому индукционная печь будет одновременно нагреваться со всех сторон;
• Исключает риски образования трещин и газовых прослоек;
• Набивка происходит по сравнению с другими системами более быстро и качественно;
• Как следствие печь будет использована более прибыльно и будет переплавлено больше метала;
• Использование рабочей силы более эффективно и экономично;
• 100% гарантия сервиса.
