Долбёжно-пазовальный станок JET JFM-6

Особенности

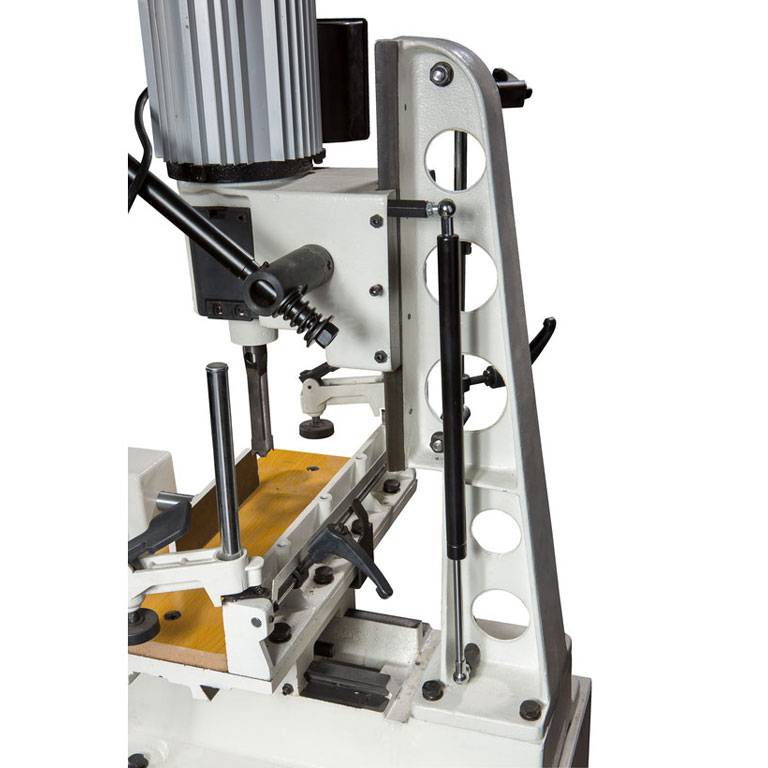

• Реечный механизм подачи с газовым упором
• Механизм быстрой регулировки высоты рычага подачи резца
• Регулируемый упор глубины фрезерования
• Продольный упор заготовки
• Горизонтальный прижим (упор) заготовки с эксцентриковой фиксацией
• Два вертикальных эксцентриковых прижима заготовки
• Регулируемый торцевой упор заготовки

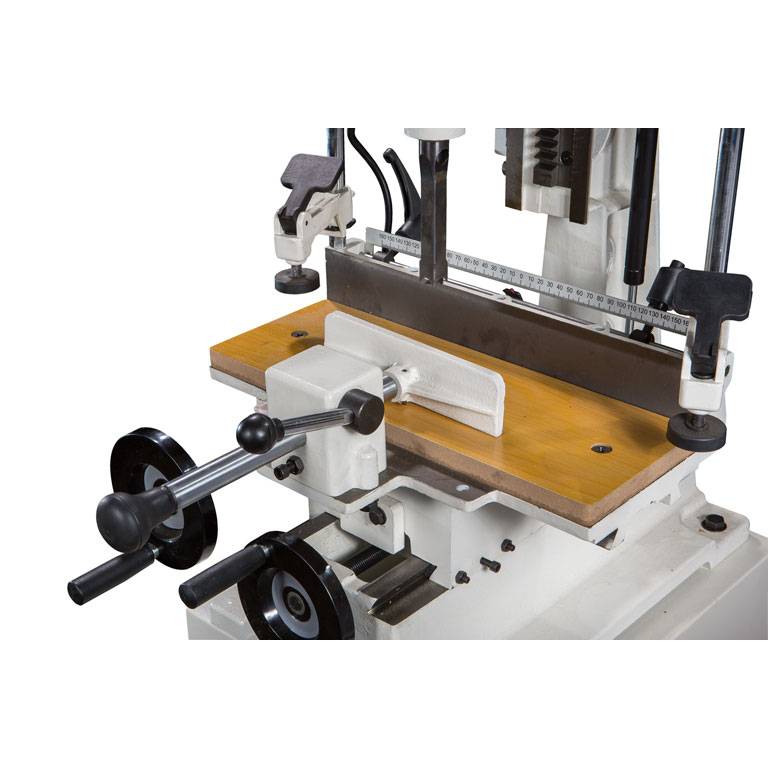

• Координатный рабочий стол с маховиками подачи по осям
• Регулируемые ограничители хода по осям
• Рабочий стол из чугунного литья с деревянной накладкой

JFM-6 хорошо оснащенный, удобный и точный в работе долбежно-пазовальный станок для любительского применения. Основание, колонна, рабочий стол, упоры и прижимы заготовки выполнены из массивных чугунных отливок, что обеспечивает высокую точность и отсутствие вибраций при работе. В комплект поставки входит металлическая тумба-основание с отсеком для хранения инструментов.

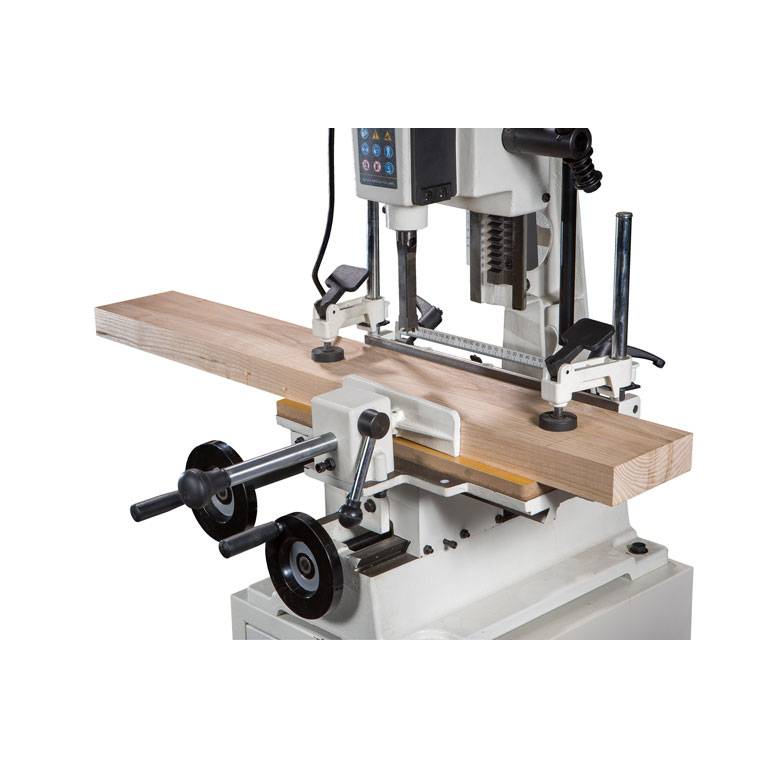

Предусмотрено несколько вариантов фиксации заготовки, что позволяет выбрать наиболее удобный способ работы. Прежде всего, деталь можно вручную прижимать к основному упору, жестко закрепленному на столе параллельно продольной оси подачи. Для подпора с другой стороны есть параллельный ему подвижный упор с эксцентриковым стопором выбранного положения. С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом. Наконец, для продольного позиционирования заготовок есть торцевой упор с несколькими степенями свободы для установки в разных плоскостях.

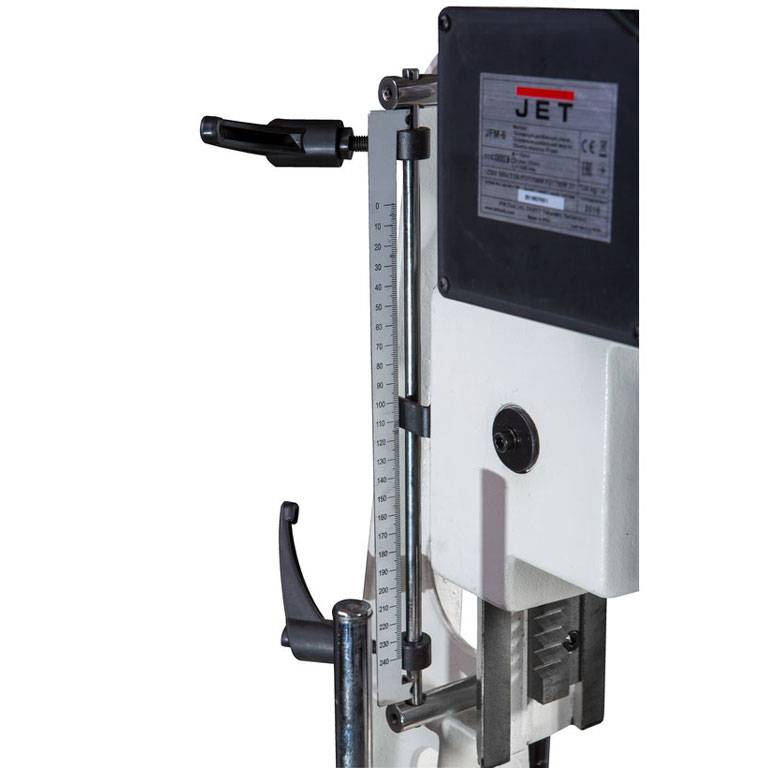

Стол можно подавать по двум горизонтальным осям при помощи вращающихся маховиков. Есть регулируемые ограничители хода. Вертикальная подача производится рычагом и тоже имеет ограничители, которые легко выставить, пользуясь предусмотренной шкалой. Положение самого рычага можно менять в зависимости от высоты заготовки или резца. Эта операция производится без вспомогательного инструмента: достаточно отвести рычаг в сторону для разблокировки зубчатой муфты и переставить его.

Продуманная, качественно изготовленная конструкция этого станка позволят выполнять пазы под прямым углом к поверхности заготовки с профессиональной точностью, быстро и с минимальными затратами усилий на предварительную настройку.

Комплектация

• Сверлильный патрон и зажимной ключ
• Втулка для установки резцов с хвостовиком 3/4''
• Торцевой упор
• Вертикальные прижимы заготовки
• Горизонтальный прижим заготовки
• Накладка из МДФ для рабочего стола
• Закрытая подставка с отсеком для инструмента
